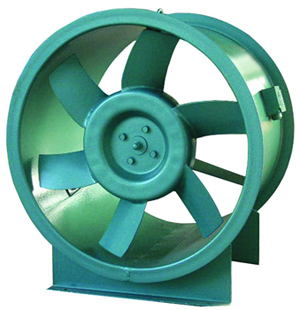

一、SDF型隧道式軸流風機概述
SDF型隧道式軸流風機主要用于地下隧道通風換氣，亦可用于鐵路隧道、山洞及地下工程和建筑物的通風換氣。是一種高壓力、低噪聲、高效軸流風機。葉輪直徑自350-1120mm，分為№3.5、№4、№4.5、№5.6、№6.3、№7、№8、№9、№10、№11.2等到11種機號的風機，對某些機號的風機，又根據用戶要求制成幾種葉角，供用戶選用。該型風機經實測表明，其主要技術指標達到了國外同類產品的水平。
二、SDF型隧道式軸流風機結構和型號說明
1、本風機由葉輪、風筒、電機及一些聯接件、支承件組成，為電機內置式結構，葉輪直接裝在電機軸上直聯轉動，葉輪后又設氣流導向葉片。
2、示例：SDF-8Ⅰ表示葉輪直徑為800mm的隧道式軸流風機，Ⅰ表示不同的葉片角度。
| 注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。 |
不同型號詳細參數表：

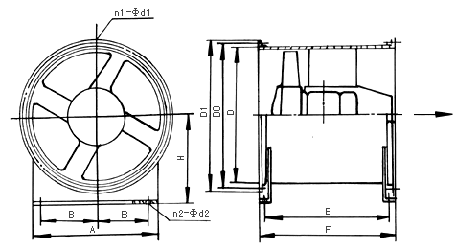

SDF系列隧道式高效軸流風機外形及安裝尺寸表
|
型號
|
A
|
B
|
D
|
D0
|
D1
|
E
|
F
|
n1
|
Φd1
|
n2
|
Φd2
|
H
|
N(kW)
|
|
3.5
|
280 |
120
|
356
|
394 |
422
|
340
|
380
|
8
|
12
|
2*2
|
10
|
240
|
0.75
|
|
4
|
360
|
150
|
406
|
444
|
472
|
356
|
400
|
8
|
12
|
2*2
|
10
|
266
|
0.75
|
|
4.5
|
360
|
150
|
456
|
492
|
522
|
356
|
400
|
8
|
12
|
2*2
|
12
|
290
|
1.1
|
|
5
|
360
|
150
|
506
|
544
|
572
|
456
|
500
|
8
|
12
|
2*2
|
12
|
316
|
1.1
|
|
5.6
|
360
|
150
|
566
|
604
|
632
|
556
|
600
|
12
|
12
|
2*2
|
14
|
342
|
2.2
|
|
6.3
|
400
|
160
|
636
|
674
|
702
|
555
|
700
|
12
|
12
|
2*2
|
14
|
380
|
3
|
|
7
|
450
|
185
|
708
|
760
|
796
|
646
|
700
|
12
|
14
|
2*2
|
14
|
430
|
5.5
|
|
8
|
520
|
220
|
808
|
860
|
896
|
640
|
700
|
16
|
14
|
2*3
|
14
|
480
|
5.5-7.5
|
|
9
|
600
|
260
|
908
|
970
|
1016
|
820
|
880
|
16
|
14
|
2*3
|
14
|
540
|
7.5-11
|
|
10
|
600
|
260
|
1008
|
1070
|
1116
|
820
|
890
|
16
|
14
|
2*3
|
14
|
600
|
7.5-11
|
|
11.2
|
640
|
280
|
1128
|
1190
|
1236
|
960
|
1020
|
20
|
18
|
2*3
|
14
|
660
|
18.5
|
SDF系列隧道式高效軸流風機性能參數表
|
型號
|
葉輪直徑
|
風量(m3/h）
|
全壓
(Pa) |
全壓
(mmH2O) |
轉速
(r/min) |
裝機容量(kW)
|
******弦長(mm)
|
噪聲
dB(A) |
日本JIS噪聲值點
ηmax |
|
3.5
|
350
|
4000
|
343
|
35
|
2900
|
0.75
|
149
|
≤74
|
76
|
|
4
|
400
|
5000
|
343
|
35
|
2900
|
0.75
|
137
|
≤75
|
77
|
|
4.5
|
450
|
6500
|
343
|
35
|
2900
|
1.1
|
129
|
≤76
|
78
|
|
5
|
500
|
8000
|
343
|
35
|
1450
|
1.1
|
335
|
≤77
|
79
|
|
5.6
|
560
|
12000
|
441
|
45
|
1450
|
2.2
|
403
|
≤81
|
83
|
|
6.3I
|
630
|
17000
|
490
|
50
|
1450
|
3
|
371
|
≤83
|
86
|
|
6.3II
|
630
|
18000
|
490
|
50
|
1450
|
3
|
367
|
≤83
|
86
|
|
7
|
700
|
26000
|
588
|
60
|
1450
|
5.5
|
386
|
≤87
|
89
|
|
8I
|
800
|
30000
|
441
|
45
|
1450
|
5.5
|
276
|
≤85
|
87
|
|
8II
|
800
|
30000
|
539
|
55
|
1450
|
7.5
|
320
|
≤86
|
88
|
|
9I
|
900
|
35000
|
588
|
60
|
960
|
7.5
|
564
|
≤88
|
90
|
|
9II
|
900
|
40000
|
588
|
60
|
1450
|
11
|
363
|
≤90
|
92
|
|
10I
|
1000
|
40000
|
490
|
50
|
960
|
7.5
|
430
|
≤87
|
89
|
|
10II
|
1000
|
48000
|
588
|
60
|
960
|
11
|
500
|
≤89
|
92
|
|
10III
|
1000
|
50000
|
686
|
70
|
1450
|
11
|
378
|
≤90
|
92
|
|
11.2
|
1120
|
60000
|
686
|
70
|
960
|
18.5
|
507
|
≤91
|
94
|
